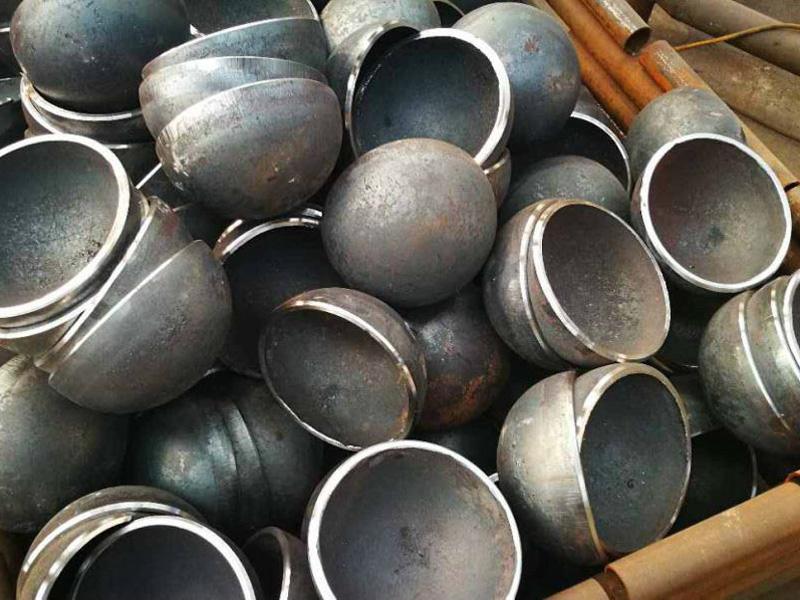

焊接球易變形是受外界因素影響的嗎？

    網(wǎng)架焊接球焊件局部區(qū)域加熱后溫度不均勻?qū)е潞讣痪鶆虻呐蛎浐褪湛s，而產(chǎn)生焊接應(yīng)力，終導(dǎo)致變形。常見的焊接變形有：縱向收縮變形、橫向收縮變形、角變形、彎曲變形、扭曲變形、波浪變形等等。那么空心焊接球加工出現(xiàn)變形是受外界環(huán)境影響的嗎？

    網(wǎng)架焊接球焊接變形控制措施：

    1、減小焊縫截面積，在得到完整、無超標(biāo)缺陷焊縫的前提下，盡可能采用較小的坡口尺寸(角度和間隙)。

    2、對屈服強(qiáng)度345ＭＰａ以下，淬硬性不強(qiáng)的鋼材采用較小的熱輸入，網(wǎng)架焊接球盡可能不預(yù)熱或適當(dāng)降低預(yù)熱、層間溫度；優(yōu)先采用熱輸入較小的焊接方法，如ＣＯ2氣體保護(hù)焊。

    3、厚板焊接盡可能采用多層焊代替單層焊。

    4、在滿足網(wǎng)架焊接球設(shè)計(jì)要求情況下，縱向加強(qiáng)肋和橫向加強(qiáng)肋的焊接可采用間斷焊接法。

    5、網(wǎng)架焊接球雙面均可焊接操作時，要采用雙面對稱坡口，并在多層焊時采用與構(gòu)件中和軸對稱的焊接順序。

    6、Ｔ形接頭板厚較大時采用開坡口角對接焊縫。

    7、采用焊前反變形方法控制焊后的角變形。

    8、采用剛性夾具固定法控制網(wǎng)架焊接球焊后變形。

    9、采用構(gòu)件預(yù)留長度法補(bǔ)償焊縫縱向收縮變形，如Ｈ形縱向焊縫每米長可預(yù)留0.5ｍｍ～0.7ｍｍ。

    10、對于網(wǎng)架焊接球長構(gòu)件的扭曲，主要靠提高板材平整度和構(gòu)件組裝精度，使坡口角度和間隙準(zhǔn)確，電弧的指向或?qū)χ袦?zhǔn)確，以使焊縫角度變形和翼板及腹板縱向變形值與構(gòu)件長度方向一致。

    11、在焊縫眾多的構(gòu)件組焊時或結(jié)構(gòu)安裝時，網(wǎng)架焊接球要采取合理的焊接順序。

    12、網(wǎng)架焊接球設(shè)計(jì)上要盡量減少焊縫的數(shù)量和尺寸，合理布置焊縫，除了要避免焊縫密以外，還應(yīng)使焊縫位置盡可能靠近構(gòu)件的中和軸，并使焊縫的布置與構(gòu)件中和軸相對稱。

    對于不同鋼材的網(wǎng)架剛結(jié)構(gòu)或結(jié)構(gòu)復(fù)雜程度不同，都需要采用不同的焊接方法和焊接順序。所以，在施工前，應(yīng)做好充分的功課，大程度上減少應(yīng)力的產(chǎn)生和變形。
